Воздушные карманные фильтры ФВК, ФЯК, ФК, ВМ

Карманный фильтр для очистки воздуха и газа или ФВК-фильтр используется в окрасочных камерах и вентиляционных шахтах воздухоочистки.

Сферы применения
● для улавливания пыли в воздушной среде в шахтах подачи воздуха внутрь помещений;
● для тонкой очистки второй ступени многоступенчатой системы от всех видов механических и органических загрязнений;
● для вентиляции в помещениях фармацевтической и пищевой промышленности, на литейных и атомных предприятиях, в газотурбинных и компрессорных установках.

Конструкция фильтра
Фильтрующий элемент собран из жестко скрепленного между собой рамочного каркаса и кармана из фильтрующего полотна.

Соединение и устройство опорной рамки

Фильтрующий элемент имеет рамку-основание из оцинкованной стали или прочного пластика с опорными спицами. Толщина ребер рамки до 25 мм, но можно заказать каркас с более тонкими ребрами (до 20 мм). Углы ребер опорной рамки состыкованы торцами и скреплены на одну заклепку встык. Для фильтров большого размера придается дополнительная прочность рамке. Используются спицы или металлические прутки диаметром 5-6 мм.

Каркас жестко соединяется с фильтрующим полотном. По окончании сборки готовый элемент помещается в корпус самого фильтра.

Благодаря такой конструкции данный тип воздушного фильтра характеризуется высокой пылеемкостью и повышенным периодом службы. Фильтр эффективно справляется с особенно загрязненной воздушной средой.

Крепление карманов
Карманы жестко крепятся к рамке, это исключает выдавливания фильтра в эксплуатации. Крепление производится двумя способами:

● фиксация (обшивание) стыка двух элементов на спице;
● стыковка соединительной металлической лентой изнутри рамки.

Устройство фильтровальных элементов
Карманы выполнены с применением нитевого сепаратора, который не дает им чрезмерно раздуваться и слипаться со смежными карманами.

Преимущества:
● эффективен в сложных аэродинамических условиях;
● обладает высокой производительностью и эффективностью пылеулавливания;
● экологически безопасен.

Виды материалов для фильтрующих карманов
Существует несколько разновидностей объемных нетканых и комбинированных фильтровальных тканей:
● полиэстер – синтетическая ткань для любых типов фильтров. Ткань на основе полиэфирных волокон, оптимально пригодных к использованию для грубой и для тонкой очистки;
● meltblown / мельтблаун – нетканое полотно с трехслойной структурой;
● стеклоткань – материал со стекловолокнистой структурой и связующей полимерной пропиткой: полиуретан, смолы и пр. Изготовлен методом экструзии;
● ионообменная ткань – состоит из ионообменных волокон: штапель, жгут, пряжа, ткань, нетканые материалы с высокой степенью очистки воздуха;
● углеволокно – ткань из тонких нитей толщиной от 3 до 15 мкм, образованных атомами углерода.

Фильтрующая ткань должна обладать стойкостью к тяжелым эксплуатационным условиям. Материал должен быть эффективен при следующих показателях окружающей среды:
● Температура воздуха: -50°С ÷ 100°С;
● Относительная влажность: 100%;
● Исходная запыленность в помещении: 3 мг/м³.

Достоинства ФВК, обеспеченные конструктивными особенностями
1. Жёсткое основание из металла или пластика в виде рамки.
2. Низкое начальное сопротивление.
3. Эффективная пылеемкость.
4. Пожаробезопасность материала, использование во взрывопожароопасных помещениях.

Воздушные фильтры: виды, расшифровка обозначений
Существует несколько разновидностей фильтровальных материалов. Все они со своими конструктивными особенностями, которые отражены в условном обозначении:
● ФЯК – ячейковый карманный;
● ФВК (ФК) – воздушный карманный;
● ФМ – мешочный;
● ВМ – воздушный мешочный;
● B FLT – ячейковый карманный.

Классический тип – это ФВК.

Приточно-вытяжные вентиляционные установки, в которых монтируются карманные фильтры

Характеристики ФВК, сравнительная таблица габаритов и производительности

При выборе фильтров руководствуются их размерами и производительностью. Поэтому, чтобы не ошибиться с покупкой, для расчета фильтрующих элементов следует уточнить размеры и характеристики:
● горизонтальный размер, мм;
● вертикальный размер, мм;
● глубина карманов, мм;
● количество карманов, шт.;
● класс фильтрации (грубой, средней или тонкой очистки);
● толщина и материал рамки, мм.

Определение номинальной производительности воздушного ФВК выполняется по формуле: Q = Fвх * qн

Измеряется в м³/час, где Fвх – площадь входного сечения фильтрующего элемента, в метрах квадратных (м²);
qн – номинальная удельная воздушная нагрузка, м³/ч.м² площади входного сечения.

Значение qн в диапазоне от 10000 – 11400.

Тип

Горизонтал. мм

Вертикал. мм

Номинальная производительность м3/ч

Стандартные габариты и характеристика производительности фильтрующего материала

Технические данные по ГОСТ Р 51251-99, ЕН 779

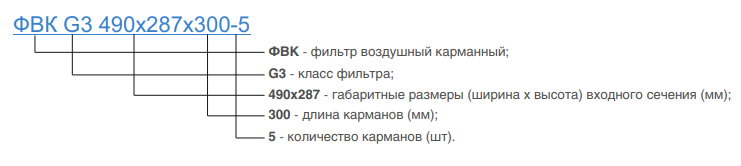

Схема: Структура условного обозначения

Таб. Расшифровка условного обозначения

Особенности карманных фильтров ФВК для круглых каналов
Крышка крепится к корпусу простыми защелками. Защелки позволяют в любое время открыть фильтр и достать фильтрующий элемент для замены.

С обеих сторон корпуса фильтров расположены фланцы для лёгкого подсоединения к воздуховодам и прочим компонентам системы вентиляции.

ФВК – расшифровка: фильтр воздушный карманный. Изготовлен из синтетического волокна с классом фильтрования: EU3, EU5 или EU7, что в переводе может обозначаться как G3, F5, F7.

Категории фильтрующих элементов в зависимости от степени очистки
Устройства подразделяются по категориям: грубая, средняя и тонкая воздушная очистка.

Грубая очистка
Для сепарирования тонкой пыли в системах вентиляции и кондиционирования в вытяжной вентиляции.

• Категории очистных фильтров по степени очистки:
  G2 (EU2) удерживает до 80% механических примесей;
• G3 (EU2) очищает 90% загрязнений любого типа с начальным сопротивлением 35 Па;

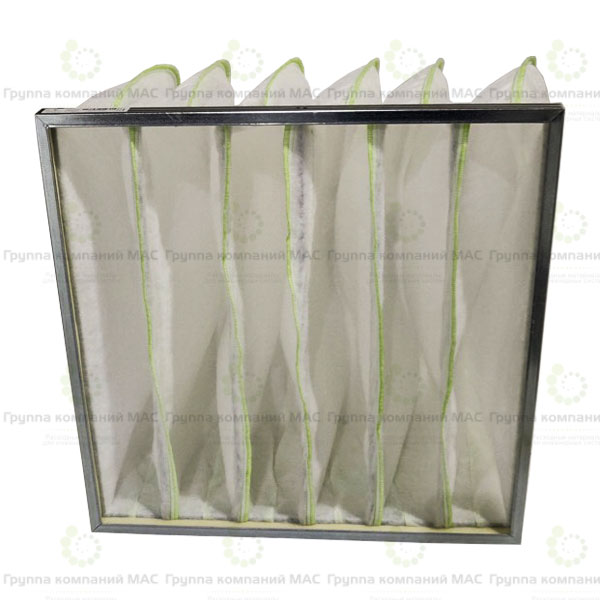

• G4 (EU4) самый популярный базовый тип, оставляет на своей поверхности до 95% любых загрязнений. Применяется в качестве основного фильтрующего материала для очистки потока воздуха и газовой среды. Начальное сопротивление от 45 Па.

Средняя очистка
Применяется в лабораториях на пищевом производстве, в бизнес-центрах, отелях, окрасочных производствах для предотвращения загрязнений мелкодисперсными частицами пыли дорогостоящего оборудования.

Фильтры средней очистки:

• M5 – класс второй степени очистки, начальное сопротивление – 63 Па
• M6 – степень очистки 60%

Тонкая очистка
Фильтры тонкой очистки F-класса удерживают до 75% механических примесей с размером фракции до 0,4 мкм.

• F5 (EU5) – эффективность очистки: 40 – 45%;

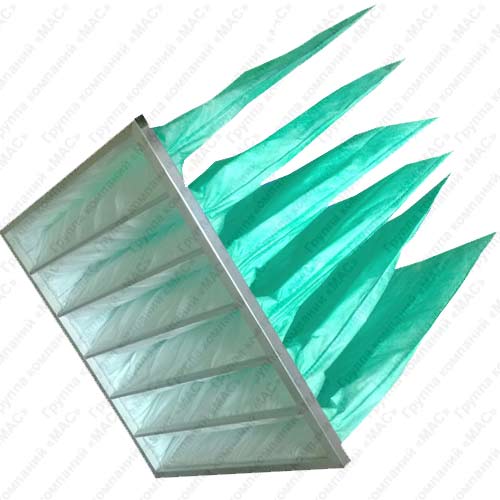

• F6 (EU6): 60 – 80%;

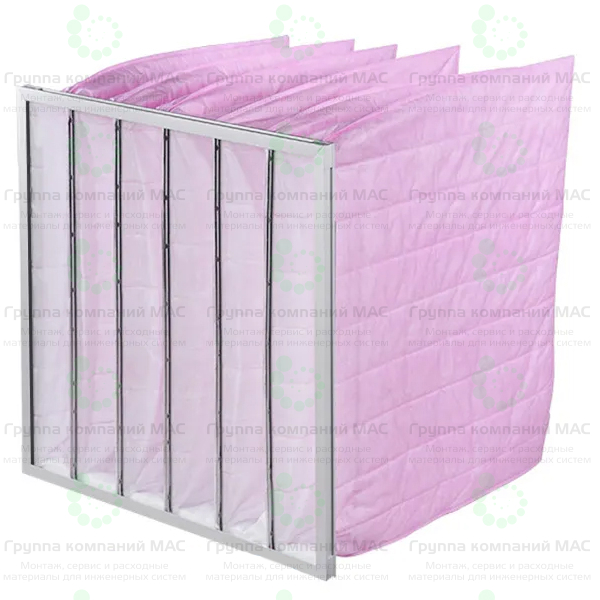

• F7 (EU7): 80 – 90%;

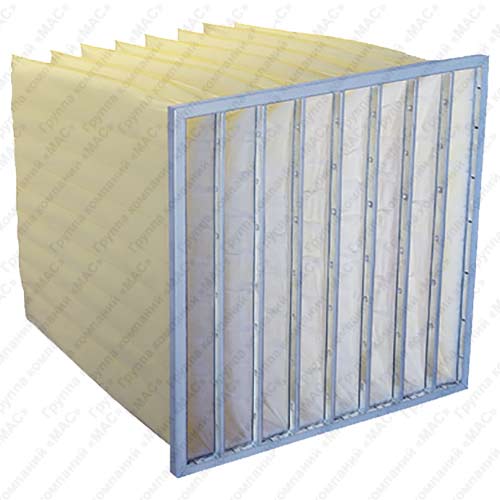

• F8 (EU8): 90 – 95%;

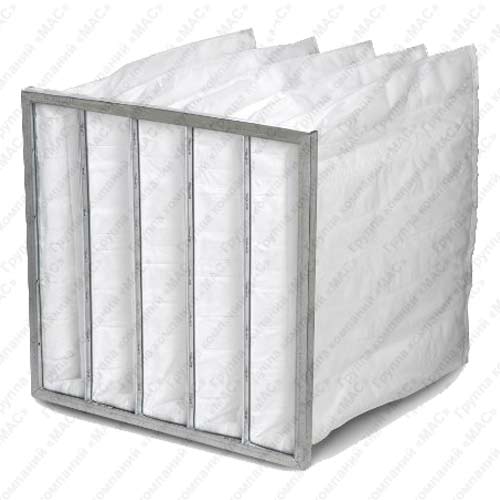

• F9 (EU9): 95 – 98%.

Фильтры тонкой очистки характеризуются начальным сопротивлением от 110 Па, материал: TD-85D (T)

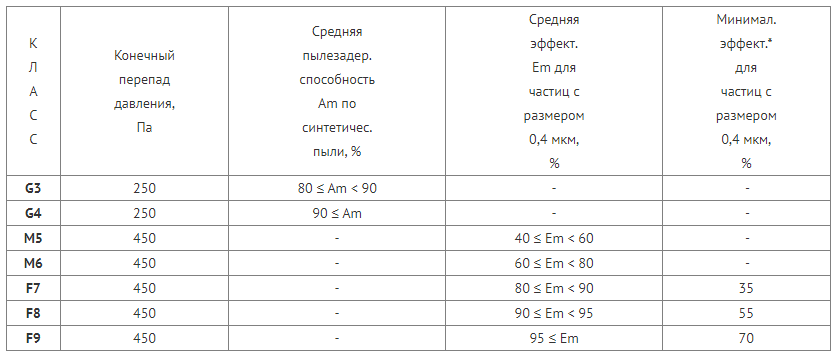

Категории карманных фильтров относительно требований ГОСТ Р ЕН 779-2014
