КЛАСС ОЧИСТКИ: G3 - F5 / M5 (ГОСТ Р ЕН 779 : 2014 / ГОСТ Р 51251-99)
ПРЕИМУЩЕСТВА
- Высокая пылеемкость!
- Низкое начальное сопротивление!
- Идеальная герметичность!
- Жёсткая и компактная конструкция!
- Экологически безопасный!
- Пожаробезопасный фильтроматериал!

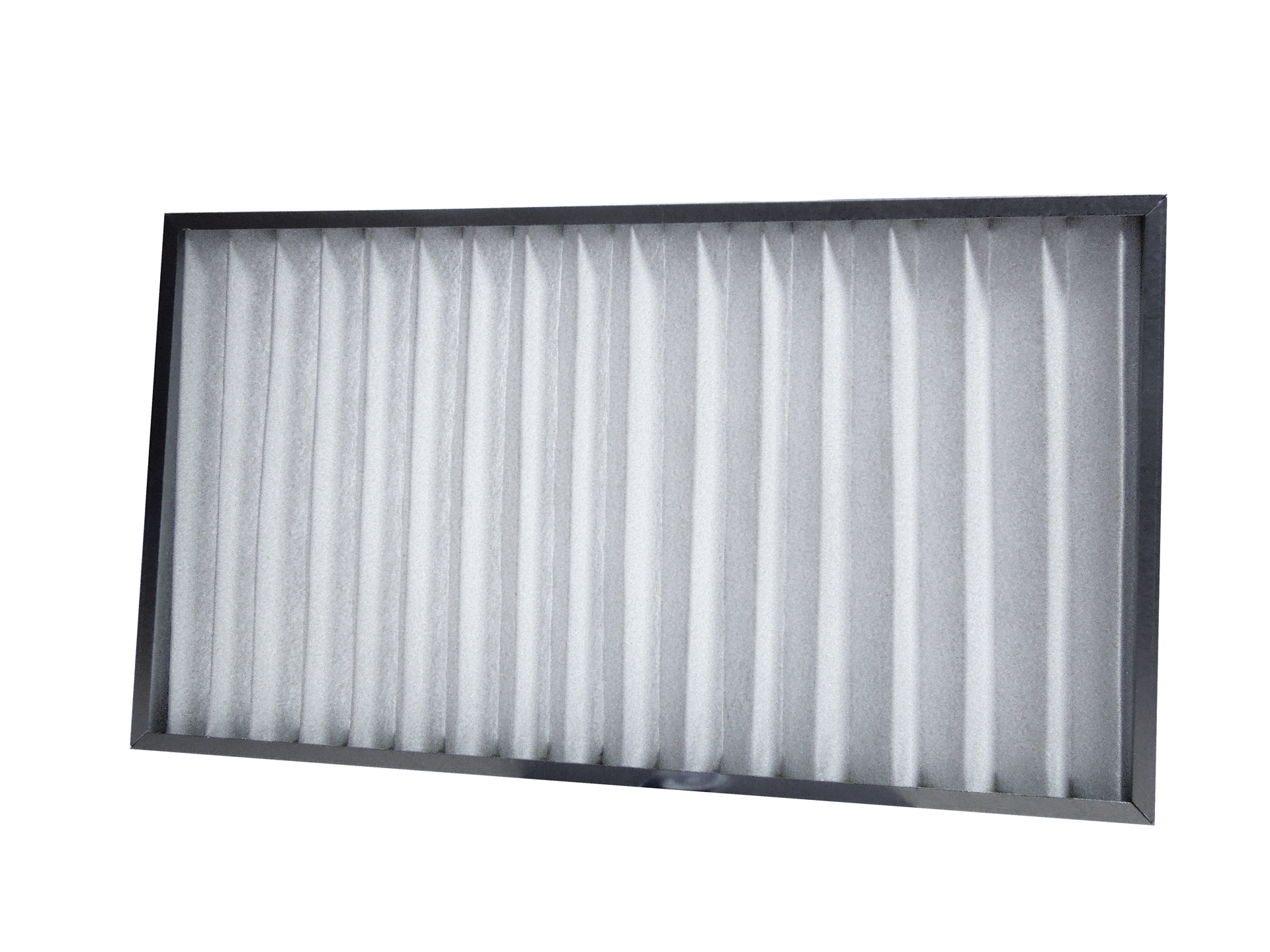

Группа компаний «МАС» изготавливает воздушный кассетный фильтр ФВКас III заливочный для вентиляции и систем кондиционирования воздуха. Наличие собственного производства и испытательной лаборатории дает нам возможность разрабатывать новые образы фильтровального оборудования и совершенствовать серийную продукцию. Приобретая фильтроэлементы торговой маркой "ВентФильтр", Вы можете быть уверены в их высоком качестве и соответствие ГОСТу. У нас Вы можете подобрать и купить кассетный фильтр, для этого необходимо связаться с нашим специалистом по телефону или отправить запрос на электронную почту.
НАЗНАЧЕНИЕ
Фильтр ФВКас III заливочный предназначен для очистки наружного и рециркуляционного воздуха в системах приточно-вытяжной вентиляции и кондиционирования воздуха.
КОНСТРУКЦИЯ
Рамка.
Стальной оцинкованный "п-орбазный" профиль с завальцованными краями. Углы соединены "в стык", крепление осуществляется одной или двумя заклепками с торца.
Фильтроматериал.
Используется сгофрированный нетканый фильтрующий материал, специально разработанный для этого типа фильтра, с применением технологии термобондинга.
Герметизация.
Осуществляется при помощи клеевого состава на основе полиуретана, проливаемого по внутреннему периметру полости рамки.
ПРИМЕР СОСТАВЛЕНИЯ СПЕЦИФИКАЦИИ
ФВКас-III-W-H-L-XY, где:
ФВКас-III – фильтр воздушный кассетный, тип-III(заливочный);
W – меньший размер;
H – больший размер;
L – толщина рамки;
XY – указатель эффективности (где Х, это либо, G – грубая, M – средняя, а Y- цифровое обозначение).
СТАНДАРТЫ ВХОДНОГО СЕЧЕНИЯ
| Номенклатура | Меньший, мм | Больший, мм | Номинальная производительность м3/ч |
| ФВКас-III-33- | 287 | 287 | 800 |
| ФВКас-III-35- | 287 | 490 | 1400 |
| ФВКас-III-36- | 287 | 592 | 1650 |
| ФВКас-III-39- | 287 | 892 | 2500 |
| ФВКас-III-55- | 490 | 490 | 2350 |
| ФВКас-III-56- | 490 | 592 | 2800 |
| ФВКас-III-59- | 490 | 892 | 4250 |
| ФВКас-III-66- | 592 | 592 | 3400 |
| ФВКас-III-69- | 592 | 892 | 5100 |
| ФВКас-III-99- | 892 | 892 | 7700 |
СТАНДАРТНЫЕ ТОЛЩИНЫ РАМОК
- 25мм;
- 45мм;
- 48мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
ГОСТ Р ЕН 779-2014 |
Средняя пылезадерживающая способность Am, по синтетической пыли % / Средняя эффективность Em для частиц с размерами 0,4 мкм, % | Номинальная удельная воздушная нагрузка, м³/ч x м² (фронтальная скорость м/с) | Аэродинамическое сопротивление, Па | ||
| Начальное | Конечное | ||||
| Толщина, мм | |||||
| 45 | 96 | ||||
| G3 | 90 ≤ Am < 90 | 9700 (2,7) | 53 | 41 | 250 |
| G4 | 90 ≤ Am | 9700 (2,7) | 58 | 45 | 450 |
| F5 / M5 | 40 ≤ Em < 60 | 9700 (2,7) | 75 | 60 | 450 |
ПОЖАРОБЕЗОПАСНОСТЬ
Огнестойкость соответствует F1 / K1 по DIN 53438
ЭКСПЛУАТАЦИЯ
Кассетные фильтры ФВКас-III сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40°С до +70°С и относительной влажности от 20% до 100%. Фильтруемая и окружающая среда не должны содержать агрессивных газов и паров.
В процессе эксплуатации следует контролировать их аэродинамическое сопротивление по показаниям манометра, подсоединенного к штуцерам, устроенным в стенках воздухоочистных камер. При достижении перепада давления, рекомендуемого для данного фильтра, или исходя из располагаемого давления в системе, необходимо заменить.
УТИЛИЗАЦИЯ
Может быть утилизирован, как строительный мусор, если не использовался в вытяжных системах производств, связанных с ядохимикатами, бактериологией, радиацией.
ПОД ТРЕБОВАНИЯ ЗАКАЗЧИКА ИЗГОТАВЛИВАЕМ
- нестандартные размеры входного сечения и толщины рамки;
- материал рамки(водостойкий картон, пластик, нержавеющая сталь).
Производитель оставляет за собой право на внесение изменений в конструкцию без ухудшения характеристик.
